プルトルージョン成形ガラス繊維強化プラスチックグリッド

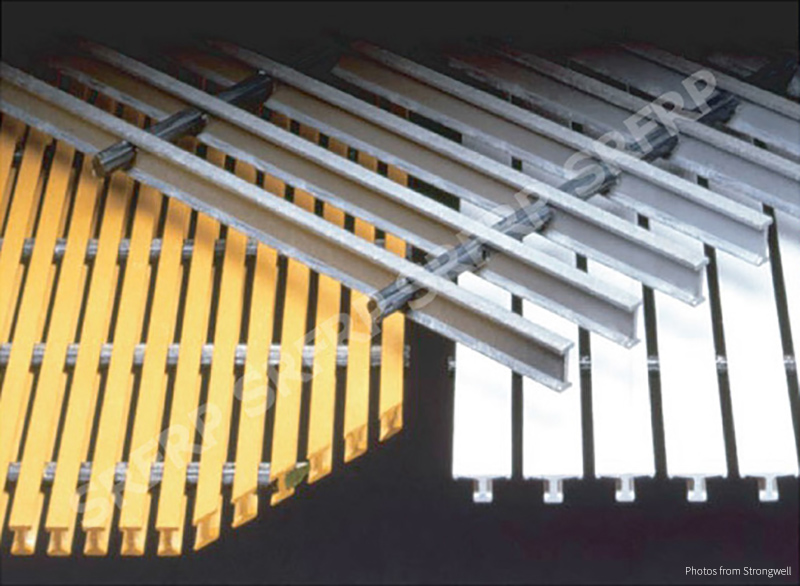

シグ(SIEGRID)シリーズのプルトルージョングリッドは、プルトルージョン工法により成型された「I」または「T」型の形材を荷重支持部材として使用し、特殊な棒材を連結用の通し棒として、一定の組み立て工法を経て空隙を持つ板材として作られています。プルトルージョングリッドの表面には、滑り止め用の溝が設けられているか、滑り止めのための研磨砂を付けることができ、またお客様の要求に応じて、菱形模様の平板を接着するか、砂を敷いた平板を用いてグリッドを閉じることもできます。これは、細かい物の落下、水の飛び散り、異臭の揮発などの特殊な場面での使用に役立ちます。
型番 | 高さA(mm) | 上縁幅B(mm) | 空隙幅C(mm) | 空隙率 % | 理論重量(kg/㎡) |
T1810 | 25 | 41 | 10 | 18 | 13.2 |
T3510 | 25 | 41 | 22 | 35 | 11.2 |
T3320 | 50 | 25 | 13 | 33 | 18.5 |
T5020 | 50 | 25 | 25 | 50 | 15.5 |
I4010 | 25 | 15 | 10 | 40 | 17.7 |
I4015 | 38 | 15 | 10 | 40 | 22 |
I5010 | 25 | 15 | 15 | 50 | 14.2 |
I5015 | 38 | 15 | 15 | 50 | 19 |
I6010 | 25 | 15 | 23 | 60 | 11.3 |
I6015 | 38 | 15 | 23 | 60 | 16 |
スパン | 250 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 10000 | 15000 | |
610 | T1810 | 0.14 | 0.79 | 1.57 | 3.15 | 4.72 | 6.28 | 7.85 | - | - |
I4010 | 0.20 | 0.43 | 0.84 | 1.68 | 2.50 | 3.40 | 4.22 | 7.90 | 12.60 | |
I5015 | 0.08 | 0.18 | 0.40 | 0.75 | 1.20 | 1.50 | 1.85 | 3.71 | 5.56 | |
I6015 | 0.13 | 0.23 | 0.48 | 0.71 | 1.40 | 1.90 | 2.31 | 4.65 | 6.96 | |
T3320 | 0.05 | 0.10 | 0.20 | 0.41 | 0.61 | 0.81 | 1.05 | 2.03 | 3.05 | |
T5020 | 0.08 | 0.15 | 0.28 | 0.53 | 0.82 | 1.10 | 1.38 | 2.72 | 4.10 | |
910 | T1810 | 1.83 | 3.68 | 7.32 | 14.63 | - | - | - | - | - |
I4010 | 0.96 | 1.93 | 3.90 | 7.78 | 11.70 | - | - | - | - | |
I5015 | 0.43 | 0.90 | 1.78 | 3.56 | 5.30 | 7.10 | 8.86 | - | - | |
I6015 | 0.56 | 1.12 | 2.25 | 4.42 | 6.60 | 8.89 | 11.20 | - | - | |
T3320 | 0.25 | 0.51 | 1.02 | 2.03 | 3.05 | 4.10 | 4.95 | 9.92 | - | |
T5020 | 0.33 | 0.66 | 1.32 | 2.65 | 3.96 | 5.28 | 6.60 | - | - | |
1220 | T1810 | 5.46 | 10.92 | - | - | - | - | - | - | - |
I4010 | 2.97 | 5.97 | 11.94 | - | - | - | - | - | - | |
I5015 | 1.35 | 2.72 | 5.41 | 11.10 | - | - | - | - | - | |
I6015 | 1.68 | 3.50 | 6.76 | 13.52 | - | - | - | - | - | |
T3320 | 0.76 | 1.52 | 3.05 | 6.10 | 9.05 | - | - | - | - | |
T5020 | 1.02 | 2.01 | 4.03 | 8.06 | - | - | - | - | - | |
1520 | T3320 | 1.78 | 3.56 | 7.12 | - | - | - | - | - | - |
T5020 | 2.40 | 4.78 | 9.55 | - | - | - | - | - | - |
-
延安精製工場(せいせいこうじょう)の下水処理場(げすいしょりじょう)のろ過池(ろかち)に使用されるプルトルージョン成形ガラス繊維強化プラスチックグリッド
-
中国とロシアの黒河変電所(へんでんしょ)の電力防護柵(でんりょくぼうごさく)
-
江蘇省光明化学工業(かがくこうぎょう)の高さ4.5メートルの全ガラス繊維強化プラスチック構造のフレームプラットフォーム
-
