GFK-Pultrusionsgitter
Das SIEGRID®-Serien-Pultrusionsgitter verwendet pultrusierte „I“- oder „T“-Profile als tragende Teile sowie spezielle Stabauflagen, um durch einen Stab zu verbinden und durch einen bestimmten Montagevorgang eine plattenförmige Struktur mit Zwischenräumen herzustellen.
Die Oberfläche des Pultrusionsgitters ist gerillt und rutschfest oder mit rutschfestem Sand beschichtet. Außerdem kann es je nach Kundenwunsch mit einer Diamantmusterplatte oder Sandplatte verklebt werden, um das Gitter zu verschließen. Dies kann bei speziellen Anwendungen eingesetzt werden, um das Herunterfallen kleiner Gegenstände, das Spritzen von Flüssigkeiten, die Verflüchtigung von Gerüchen und andere besondere Situationen zu verhindern.

Typ Höhe A (mm) Breite der Oberseite B (mm) Abstand C (mm) Freiflche in % Theoretisches Gewicht (kg/㎡)
T1810 25 41 10 18 13.2
T3510 25 41 22 35 11.2
T3320 50 25 13 33 18.5
T5020 50 25 25 50 15.5
I4010 25 15 10 40 17.7
I4015 38 15 10 40 22
I5010 25 15 15 50 14.2
I5015 38 15 15 50 19
I6010 25 15 23 60 11.3
I6015 38 15 23 60 16

Freie Spannweite 250 500 1000 2000 3000 4000 5000 10000 15000
610 T1810 0.14 0.79 1.57 3.15 4.72 6.28 7.85 － －
I4010 0.20 0.43 0.84 1.68 2.50 3.40 4.22 7.90 12.60
I5015 0.08 0.18 0.40 0.75 1.20 1.50 1.85 3.71 5.56
I6015 0.13 0.23 0.48 0.71 1.40 1.90 2.31 4.65 6.96
T3320 0.05 0.10 0.20 0.41 0.61 0.81 1.05 2.03 3.05
T5020 0.08 0.15 0.28 0.53 0.82 1.10 1.38 2.72 4.10
910 T1810 1.83 3.68 7.32 14.63 － － － － －
I4010 0.96 1.93 3.90 7.78 11.70 － － － －
I5015 0.43 0.90 1.78 3.56 5.30 7.10 8.86 － －
I6015 0.56 1.12 2.25 4.42 6.60 8.89 11.20 － －
T3320 0.25 0.51 1.02 2.03 3.05 4.10 4.95 9.92 －
T5020 0.33 0.66 1.32 2.65 3.96 5.28 6.60 － －
1220 T1810 5.46 10.92 － － － － － － －
I4010 2.97 5.97 11.94 － － － － － －
I5015 1.35 2.72 5.41 11.10 － － － － －
I6015 1.68 3.50 6.76 13.52 － － － － －
T3320 0.76 1.52 3.05 6.10 9.05 － － － －
T5020 1.02 2.01 4.03 8.06 － － － － －
1520 T3320 1.78 3.56 7.12 － － － － － －
T5020 2.40 4.78 9.55 － － － － － －
  • Pultrusionsgitter, die bei den Filterbecken des Abwasserbehandlungsanlagenkomplexes der Yan'an-Raffinerie eingesetzt werden
  • Stromversorgungsgeländer am China-Russland-Übergabestation in Heihe

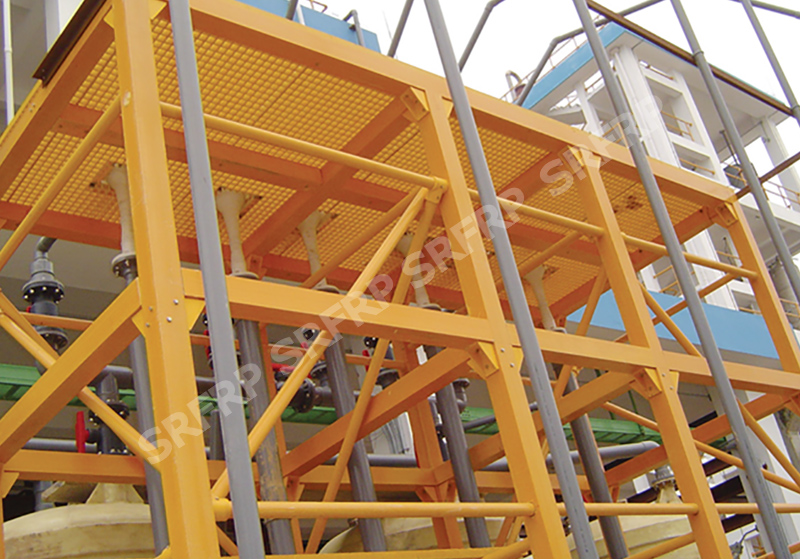

  • 4,5 Meter hohe vollständige GFK-Strukturplattform der Jiangsu Guangming Chemical Co., Ltd.
  • GFK-Pultrusionsgitter
