Grilles pultrudées en FRP

SIEGRID^® La grille pultrudée de la série utilise des profilés pultrudés en « I » ou en « T » comme éléments porteurs, ainsi que des sièges de barre spécials pour effectuer la connexion par la tige, et passe par un certain processus d'assemblage pour réaliser la plaque avec des espaces.
La surface de la grille pultrudée est rainurée et antidérapante ou collée avec du sable antidérapant. Elle peut également être collée avec une plaque à motif de losange ou une plaque de sable pour fermer la grille selon les exigences du client. Cela peut être utilisé pour empêcher la chute de petits objets, les éclaboussures, l'évaporation d'odeurs et d'autres occasions spéciales.

Type	Hauteur A (mm)	Largeur de la barre supérieure B (mm)	Espace C (mm)	Surface ouverte %	Poids théorique (kg/㎡)
T1810	25	41	10	18	13.2
T3510	25	41	22	35	11.2
T3320	50	25	13	33	18.5
T5020	50	25	25	50	15.5
I4010	25	15	10	40	17.7
I4015	38	15	10	40	22
I5010	25	15	15	50	14.2
I5015	38	15	15	50	19
I6010	25	15	23	60	11.3
I6015	38	15	23	60	16

Portée libre		250	500	1000	2000	3000	4000	5000	10000	15000
610	T1810	0.14	0.79	1.57	3.15	4.72	6.28	7.85	－	－
	I4010	0.20	0.43	0.84	1.68	2.50	3.40	4.22	7.90	12.60
	I5015	0.08	0.18	0.40	0.75	1.20	1.50	1.85	3.71	5.56
	I6015	0.13	0.23	0.48	0.71	1.40	1.90	2.31	4.65	6.96
	T3320	0.05	0.10	0.20	0.41	0.61	0.81	1.05	2.03	3.05
	T5020	0.08	0.15	0.28	0.53	0.82	1.10	1.38	2.72	4.10
910	T1810	1.83	3.68	7.32	14.63	－	－	－	－	－
	I4010	0.96	1.93	3.90	7.78	11.70	－	－	－	－
	I5015	0.43	0.90	1.78	3.56	5.30	7.10	8.86	－	－
	I6015	0.56	1.12	2.25	4.42	6.60	8.89	11.20	－	－
	T3320	0.25	0.51	1.02	2.03	3.05	4.10	4.95	9.92	－
	T5020	0.33	0.66	1.32	2.65	3.96	5.28	6.60	－	－
1220	T1810	5.46	10.92	－	－	－	－	－	－	－
	I4010	2.97	5.97	11.94	－	－	－	－	－	－
	I5015	1.35	2.72	5.41	11.10	－	－	－	－	－
	I6015	1.68	3.50	6.76	13.52	－	－	－	－	－
	T3320	0.76	1.52	3.05	6.10	9.05	－	－	－	－
	T5020	1.02	2.01	4.03	8.06	－	－	－	－	－
1520	T3320	1.78	3.56	7.12	－	－	－	－	－	－
1520	T5020	2.40	4.78	9.55	－	－	－	－	－	－

Grilles pultrudées appliquées aux bassins de filtration sur le site de traitement des eaux usées de la raffinerie de Yan'an
Barrière de protection électrique de la station de transfert Heihe entre la Chine et la Russie

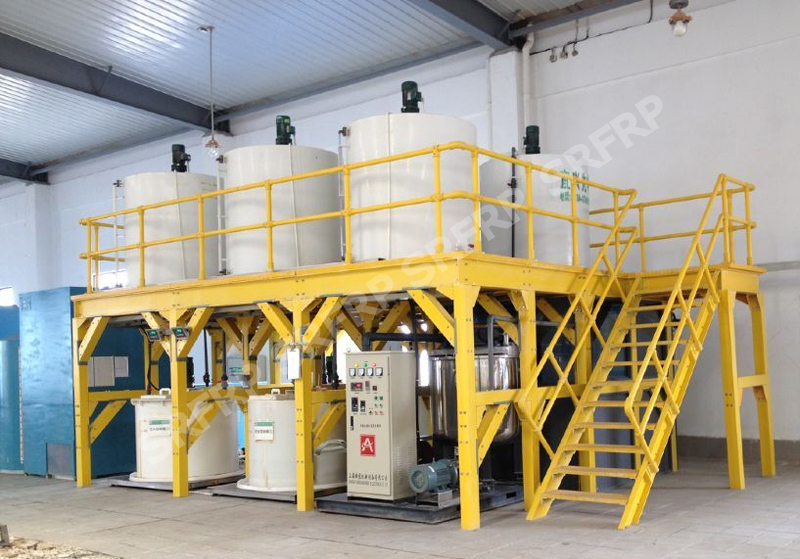

Plateforme en structure FRP complète de 4,5 mètres de hauteur de la Société Jiangsu Guangming Chemical
